CAD w ruchu: nowa usługa z plików STEP, strona postawiona w jeden weekend
Animacje działania i montażu urządzeń z plików STEP producentów maszyn. Pierwszy commit 12 września o 23:13, w niedzielę 50 commitów, dwa przykłady i osiem notatek.

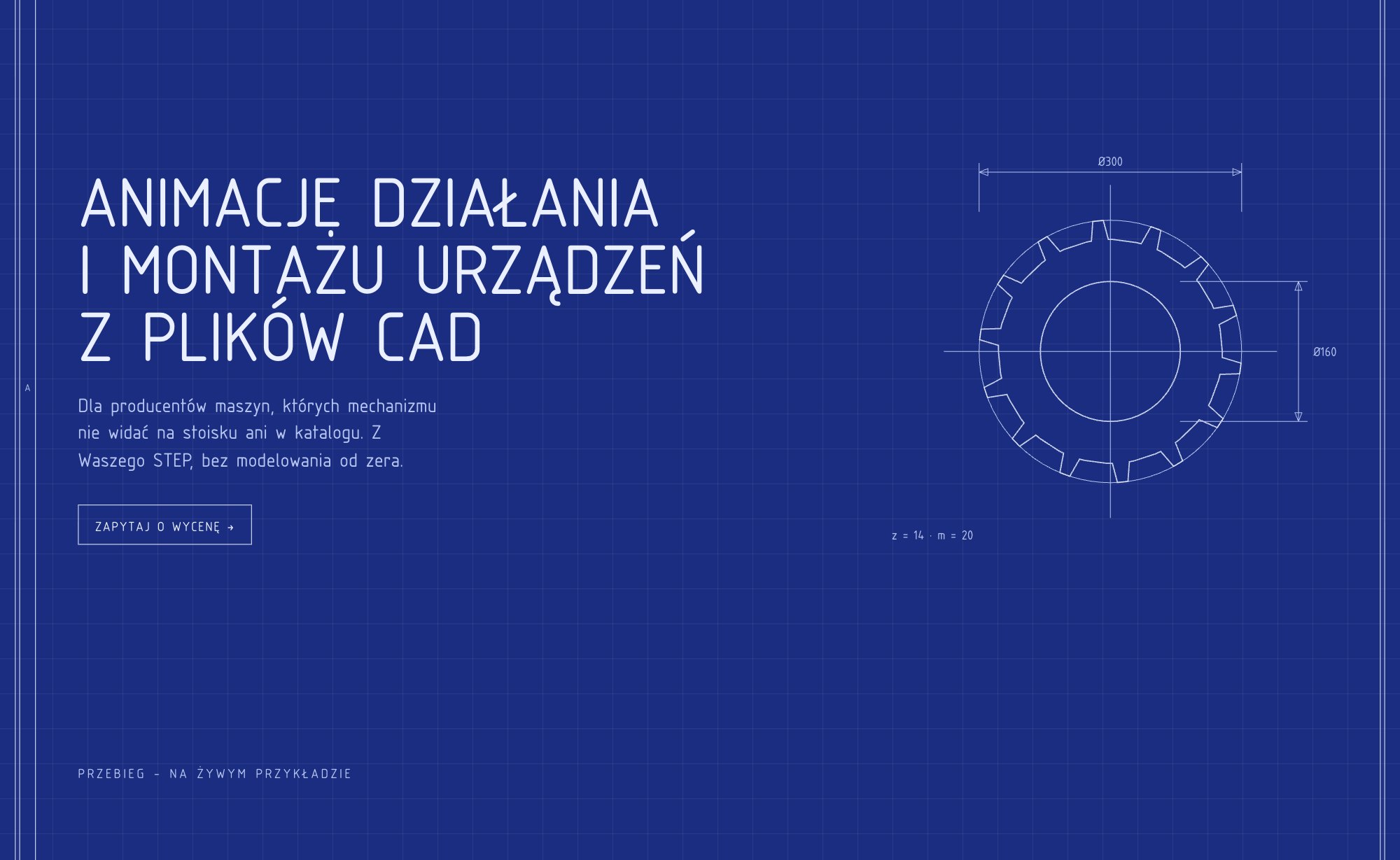

CAD w ruchu to moja nowa usługa: animacja działania albo montażu jednego mechanizmu, 20-30 sekund, z pliku STEP, który producent maszyny i tak ma w szufladzie. Bez modelowania od zera, geometria zawsze z pliku klienta. Strona stoi pod cadwruchu.pl i wygląda jak arkusz rysunkowy: błękit, siatka 40 pikseli, rama ze strefami A-D i font osifont, klon ISOCPEUR z AutoCAD-a.
Skąd się wzięła
Z habitatu. Własny produkt przeszedł u mnie całą drogę: projekt w CAD, druk, konfigurator z modelem GLB na stronie, film. Kiedy 12 września sprawdziłem, kto w Polsce robi animacje z plików CAD dla przemysłu, okazało się, że każdy deklaruje „animacja z Twojego CAD-a” i nikt nie pokazuje własnego wyrobu. To była luka, którą mogłem zamknąć jednym plikiem.
Pomiar popytu z 13 września ustawił kształt strony. Frazy ofertowe w Google PL, typu „animacja 3D maszyny”, są poniżej progu pomiaru. Frazy informacyjne mają razem około 6 500 wyszukiwań miesięcznie w siedmiu klastrach: „wzór przemysłowy” 590, „instrukcja serwisowa” 480, „przekładnia cykloidalna” 390, „freecad po polsku” 320. Stąd decyzja, że sekcja notatek wchodzi od pierwszego dnia, a nie po pierwszym zleceniu.
Co jest na stronie

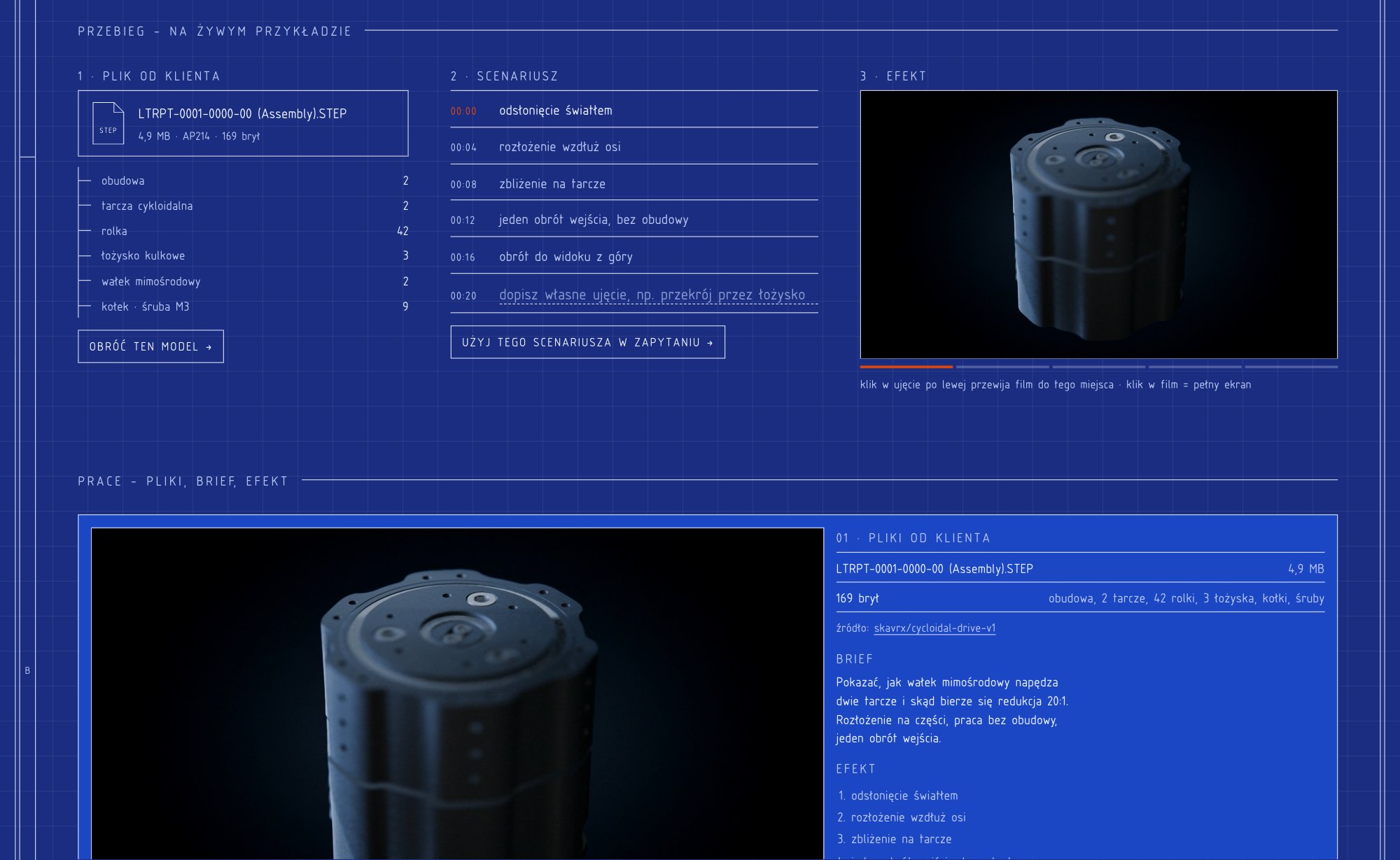

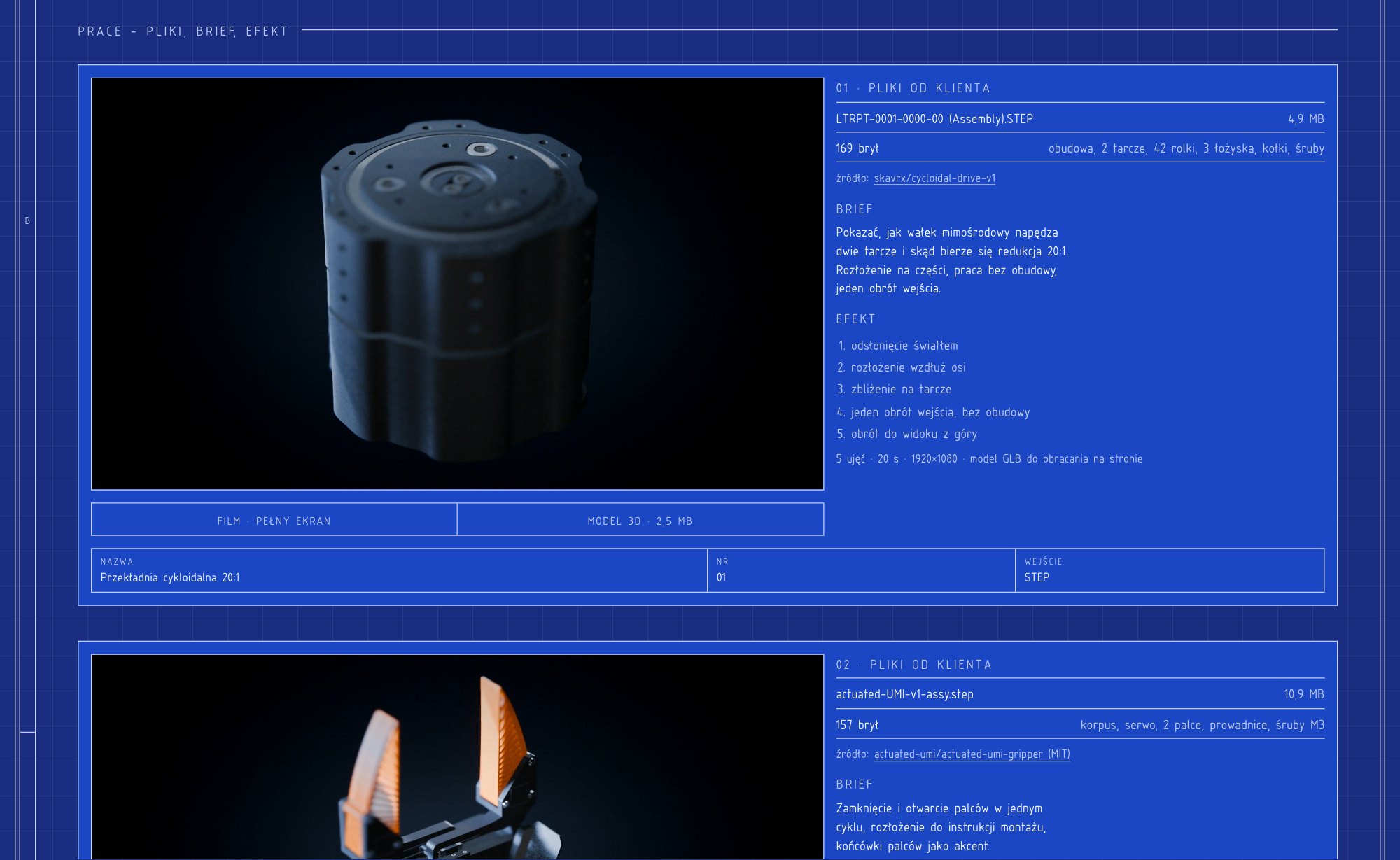

Dwa przykłady z otwartych plików, każdy w układzie pliki, brief, efekt. Przekładnia cykloidalna 20:1: STEP 4,9 MB, 169 brył, w tym 42 rolki, mimośród 1,5 mm. Chwytak równoległy: STEP 10,9 MB, 157 brył. Każdy dostał pięć ujęć po 100 klatek, 20 sekund w 1920 na 1080, i model GLB do obracania na stronie, 2,5 i 4,1 MB.
Droga pliku jest ta sama dla każdego zlecenia. FreeCAD 1.1.3 bez okna rozbija zespół na osobne bryły z zachowanym położeniem. Blender 5.2.0 na Cycles ma jedną scenę dla wszystkich: prawie czarne tło, jedno światło konturowe, kamera z głębią ostrości. Klipy składa ffmpeg 8.1.2. Render 500 klatek trwa na MacBooku 12 do 14 minut.
Granica nazwana wprost, w sekcji Zakres: animacja pokazuje działanie, nie zastępuje testu maszyny. Nie waliduje sterowania, kolizji ani czasu cyklu. Lektor, muzyka, napisy i film z kamerą są do dołożenia, bo to moja pierwsza branża.
Liczby z weekendu
Pierwszy commit 12 września o 23:13: „Strona startowa CAD w ruchu: arkusz rysunkowy, Astro + Workers”. Pięćdziesiąty 13 września o 16:06. Między nimi: domena z HTTPS, sitemapa, dane strukturalne z autorem wskazującym na tę stronę, osiem notatek, strona autora, formularz z plikiem CAD do 20 MB i osobna skrzynka kontakt@ w Microsoft 365. Cztery z pięciu pierwszych adresów Google zindeksował w kilka godzin od wdrożenia.
W przeglądarce nie ma żadnej biblioteki poza jednym obserwatorem, który uruchamia rysowanie linii. Przeglądarka modeli 3D, 1 MB skryptu, dociąga się dopiero po kliknięciu „model 3D”. Całość powstała w rozmowie z Claude Code na Macu, tak samo jak Rozkład tydzień wcześniej: ja mówiłem, co ma być na arkuszu, i sprawdzałem, co się rozjeżdża.
Jeżeli masz plik STEP i mechanizm, którego nie widać na stoisku, cadwruchu.pl przyjmuje go razem z trzema zdaniami briefu.
